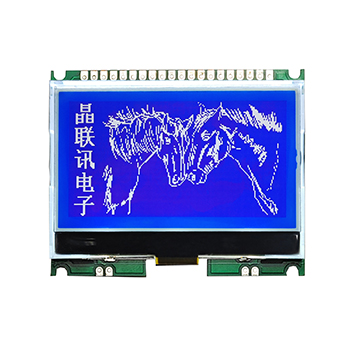

JLX19296G-690-PC(帶字庫）

品名：液晶模塊

型號：JLX19296G-690-PC(帶字庫）

點陣：196*96

外形尺寸：66.25*52.16*5.95mm

視窗尺寸：60.5*33.4mm

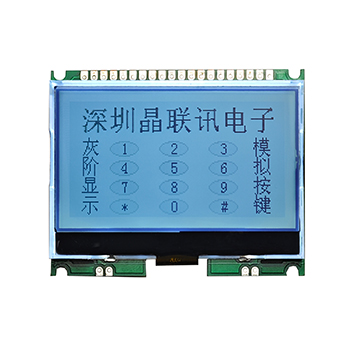

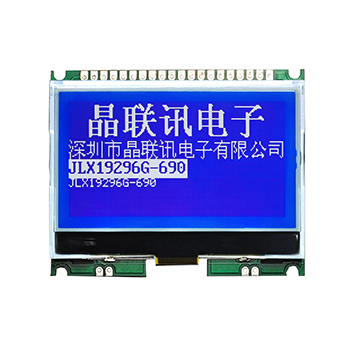

顯示顏色： 白底黑字/藍底白字可選

IC: ST75256(驅動IC) +JLX-GB2312(字庫IC)

應用范圍： 適用于各種儀器儀表，工業自動化，通信設備系統，醫療系統，車載系統等.

詳情

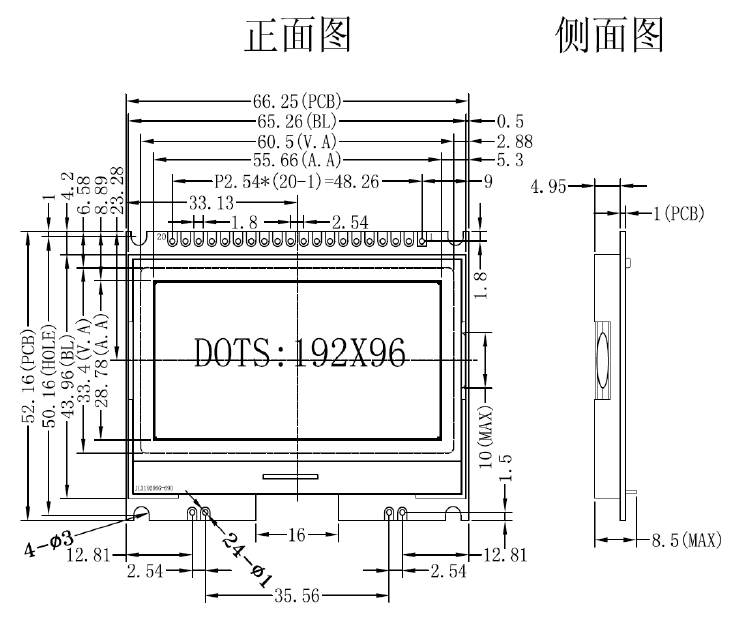

1.產品結構：

、

2.引腳功能：

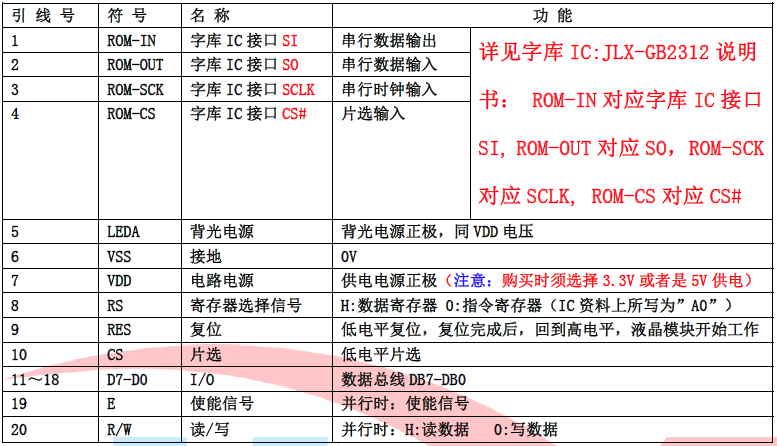

（1）并行時接口引腳功能

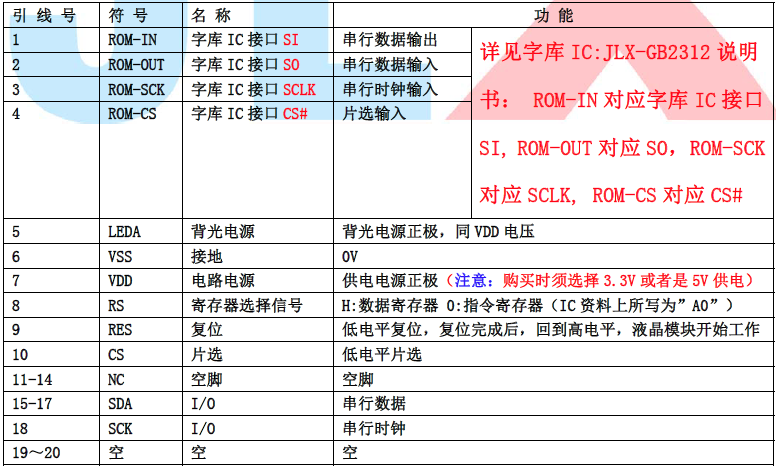

（2）四線串行時接口引腳功能

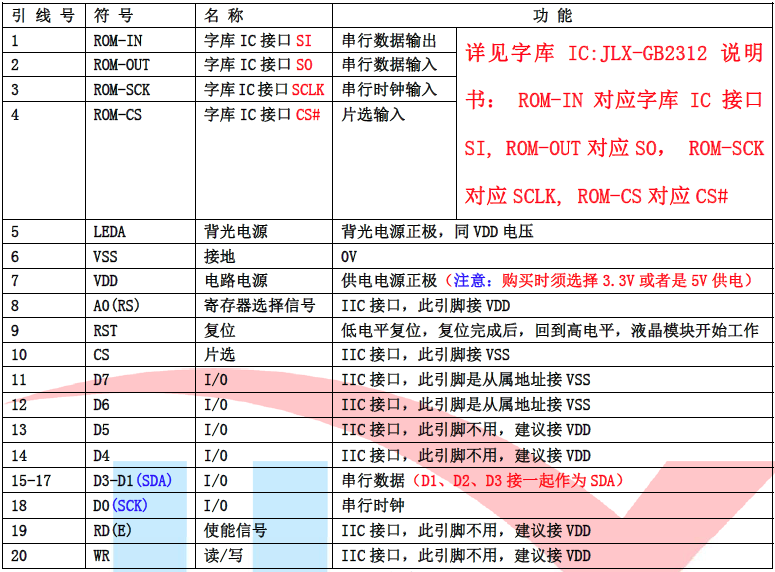

（3）I2C 總線時接口引腳功能

3.產品特點：

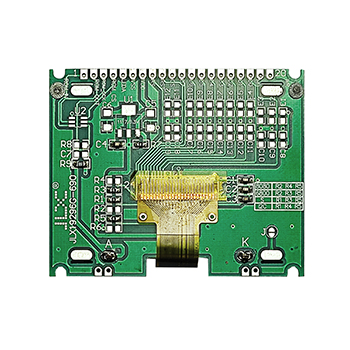

1. 結構牢：背光帶有擋墻，焊接式FPC。
2. IC 采用矽創公司ST75256,功能強大，穩定性好
3. 功耗低: 不帶背光3.8mW（3.3V*（1.15mA 測試最大值））,帶背光不大于153mW（3.3V*45mA）;
4. 顯示內容:
（1）192*96 點陣單色圖片，或其它小于192*96 點陣的單色圖片;
（2）可選用16*16 點陣或其他點陣的圖片來自編漢字，按照16*16 點陣漢字來計算可
顯示12 字*6 行；
（3）按照 8*16 點陣漢字來計算可顯示24 字*6 行；
（4）按照 5*8 點陣漢字來計算可顯示32 字*12 行；
5. 指令功能強: 可軟件調對比度、行列掃描方向可改（可旋轉180 度使用）；
并口時：可以“讀-改-寫”;
6. 接口簡單方便: 采用串行接口，或選擇并口（6800 時序和8080 時序可選），或I2C（IIC）
接口。
7. 工作溫度:-20℃ - 70℃;
8. 儲存溫度:-30℃ - 80℃;
