品名： 液晶模塊
型號：JLX320160G-976-PL(帶大字庫)
點陣：320*160
外形尺寸：83.3*62.3*6.5mm
視窗尺寸：77*41.4mm
顯示顏色： 白底黑字/藍底白字可選
IC: ST7586S(驅動IC) +JLX-GB2312-3205(字庫IC)
應用范圍： 適用于各種儀器儀表，工業自動化，通信設備系統，醫療系統，車載系統等.

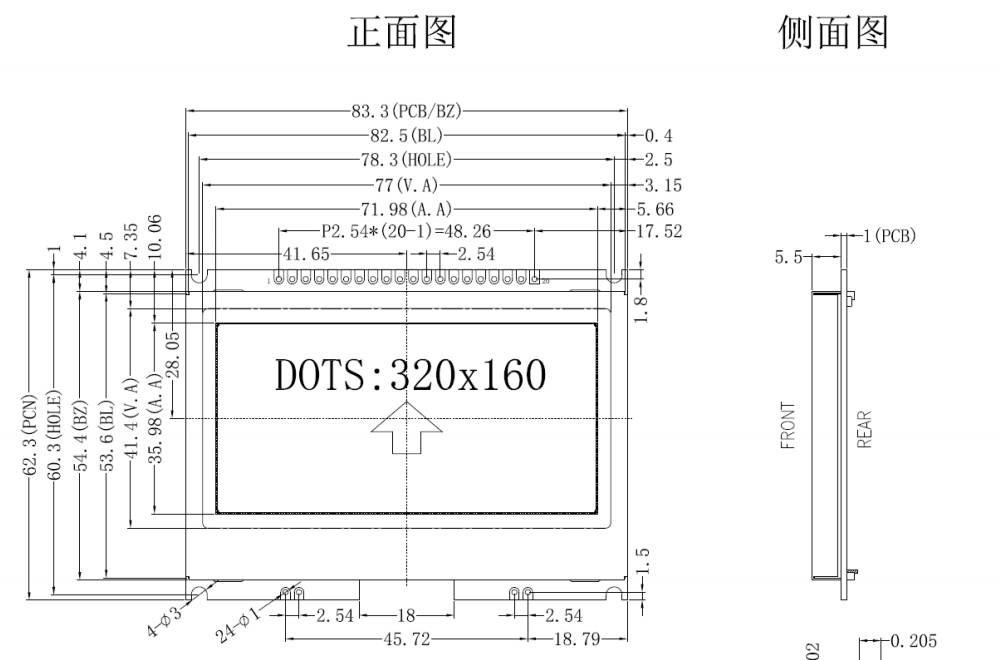

1.產品結構：
2.引腳功能：

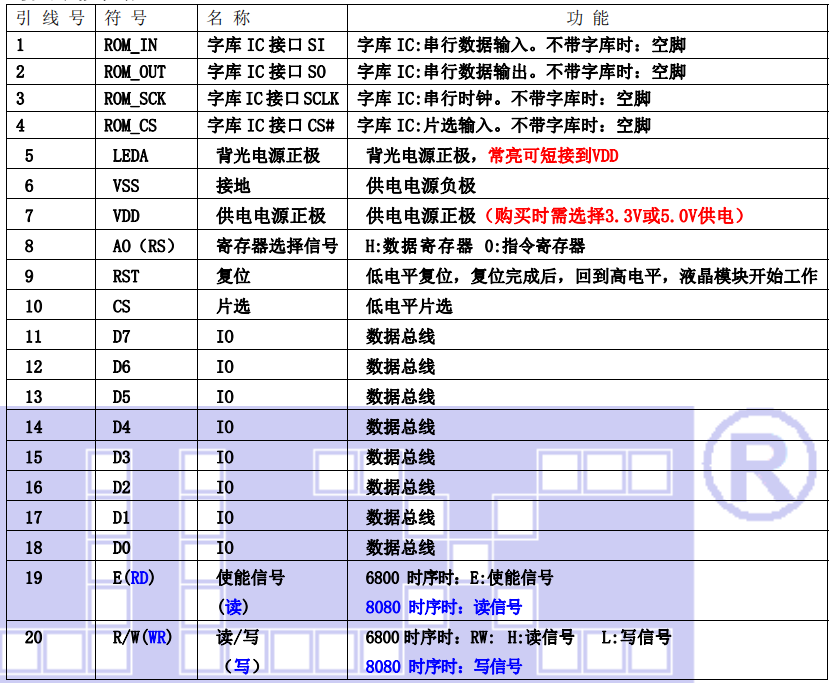

（1）并行時接口引腳功能：

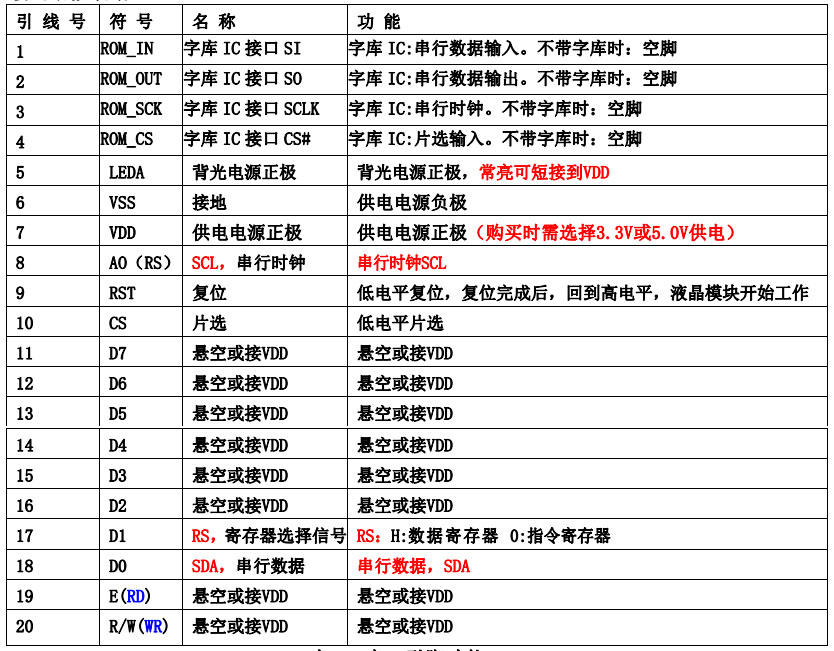

（2）四線串行時接口引腳功能：
3.產品特點：
1. 結構牢，焊接式 FPC，帶鐵框。2. IC 采用矽創公司 ST7586S,功能強大，穩定性好3. 功耗低不帶背光 1mW（3.3V*0.7mA）,帶背光不大于 302mW（3.0V*100mA）;4. 接口簡單方便:可采用 4 線 SPI 串行接口、并行接口。5. 工作溫度寬: -20℃∽+70℃；6. 儲存溫度寬: -30℃∽+80℃；7. 顯示內容:●320*160 點陣單色或 4 灰度級圖片;●或顯示 10 個×5 行 32*32 點陣的漢字;●或顯示 13 個×6 行 24*24 點陣的漢字;●或顯示 20 個×10 行 16*16 點陣的漢字;●或顯示 26 個×13 行 12*12 點陣的漢字;●或顯示 40 個×10 行 8*16 點陣的漢字;●或顯示 53 個×20 行 5*8 點陣的漢字;●或顯示其他的 ASCII 碼等;8. 液晶模塊是易碎的玻璃盒，請小心使用，輕拿輕放

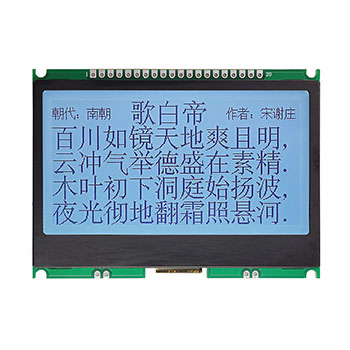

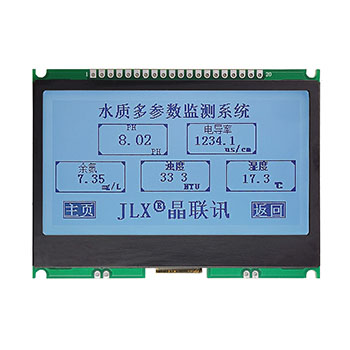

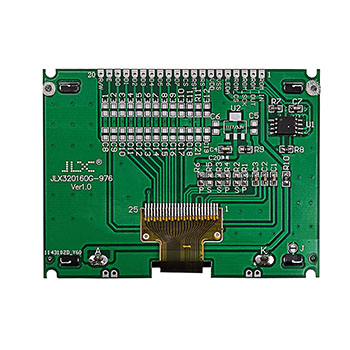

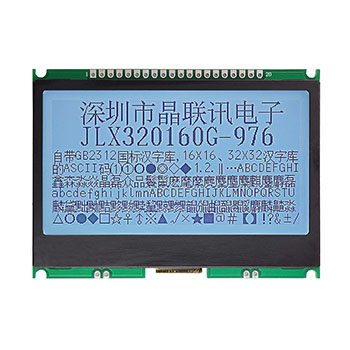

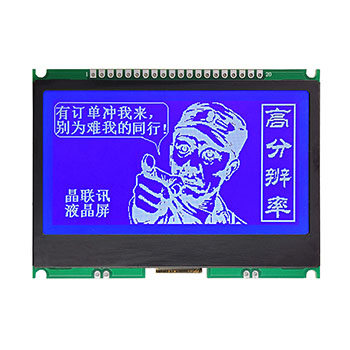

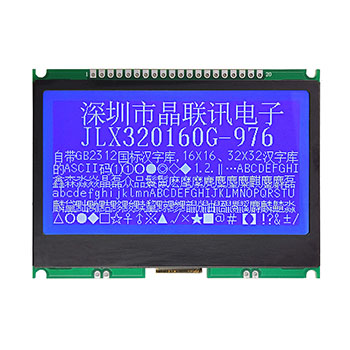

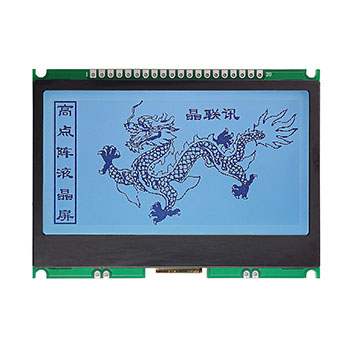

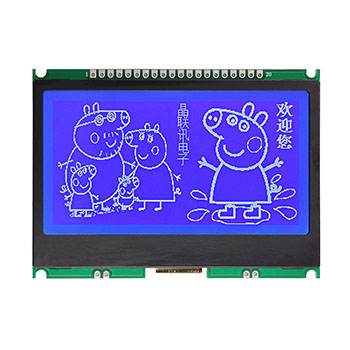

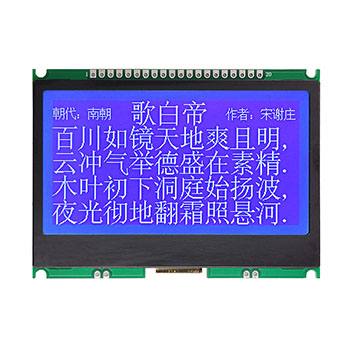

4.產品展示：
JLX320160G-976-PL（帶大字庫）
