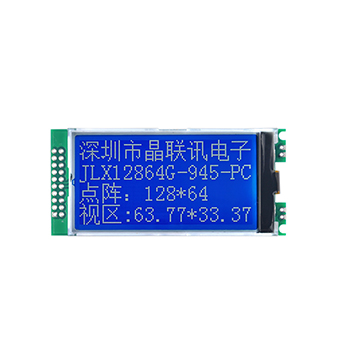

JLX12864G-945-PC(帶字庫）

品名： 液晶模塊

型號：JLX12864G-945-PC(帶字庫）

點陣：128*64

外形尺寸：84.86*38.46*6mm

視窗尺寸：63.77*33.37mm

顯示顏色： 白底黑字/藍底白字可選

IC: UC1604C (驅動IC) +JLX-GB2312(字庫IC)

應用范圍： 適用于各種儀器儀表，工業自動化，通信設備系統，醫療系統，車載系統等.

詳情

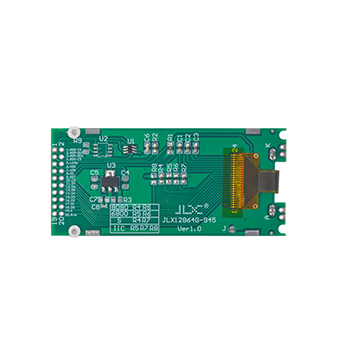

1.產品結構：

2.引腳功能：

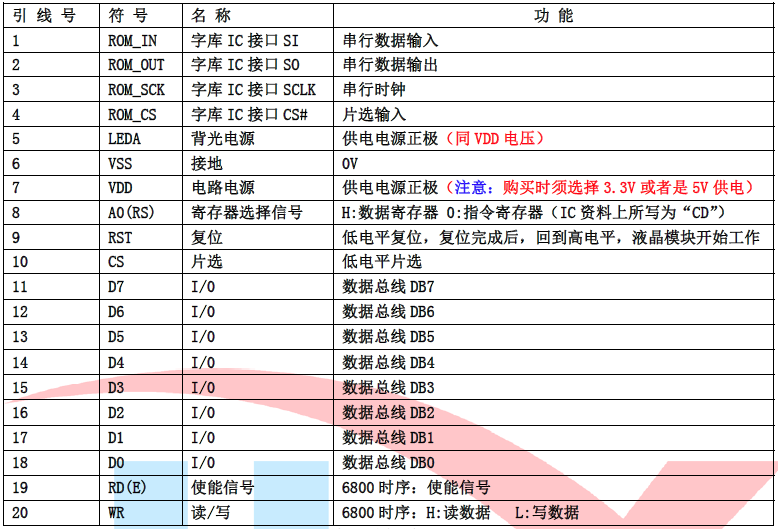

（1）并行時接口引腳功能：

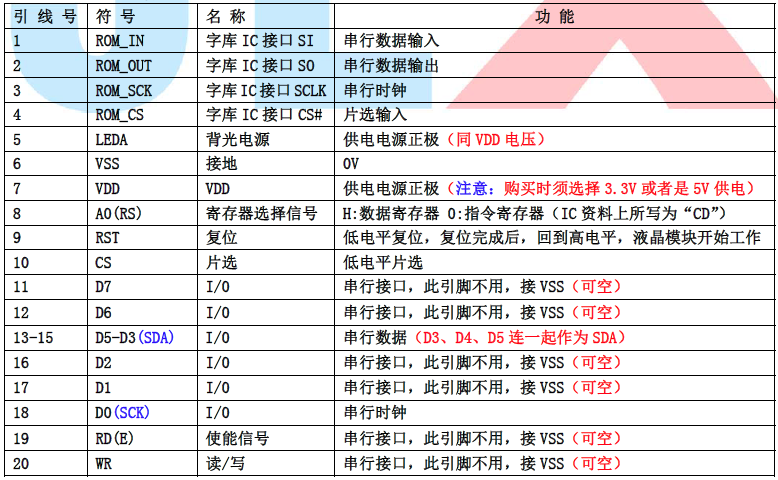

（2）四線串行時接口引腳功能：

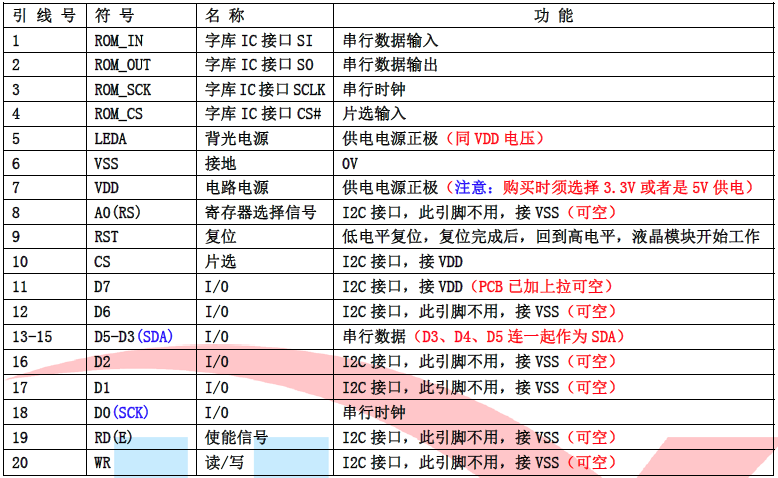

（3）I2C 總線時接口引腳功能：

3.產品特點：

1. 結構輕、薄、帶背光、焊接式FPC。
2. IC 采用UC1604c,功能強大，穩定性好
3. 功耗低:當電壓為3.3V 時，功耗低：不帶背光1.29mW（3.3V*（0.39mA 測試最大值））,帶背
光不大于150mW（3.3V*45mA）;

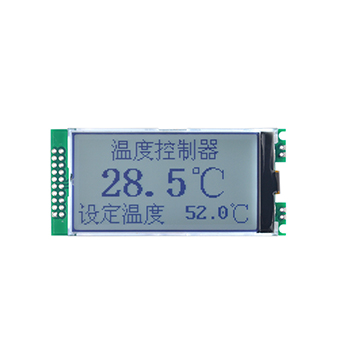

4. 顯示內容:
（1）128*64 點陣單色圖片，或其它小于128*64 點陣的單色圖片;
（2）可選用16*16 點陣或其他點陣的圖片來自編漢字，按照16*16 點陣漢字來計算可顯示8 字*4 行；
（3）按照 8*16 點陣漢字來計算可顯示16 字*4 行；
（4）按照 5*8 點陣漢字來計算可顯示21 字*8 行；
5. 指令功能強:可軟件調對比度、正顯/反顯轉換、行列掃描方向可改（可旋轉180 度使用）。
6. 接口簡單方便:并行、串行、IIC 接口；
7. 工作溫度寬:-20℃ - +70℃;
8. 儲存溫度寬:-30℃ - +80℃;
